相模原市 診療所 内装工事1

相模原診療所の内装工事が始まりました。

まずは給排水工事をご紹介します。

今回の設計はトイレと洗面所のレイアウト変更があったため、給排水の配管切り回し工事を行いました。

上がり床のため既存の排水管の位置からだと勾配を取るのが難しいので、床板を切り抜き、外の排水管から繋げて、新規でトイレの排水ルートを作ります。

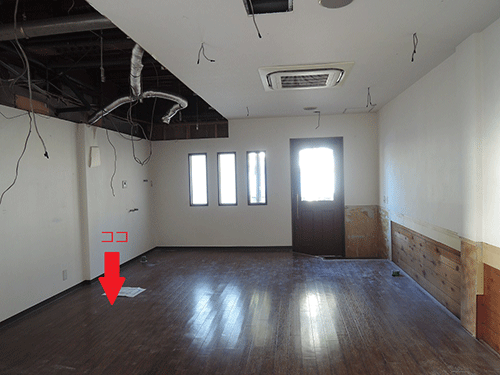

図の位置にトイレが来ます。

まずは室内側の床を切り抜きます。

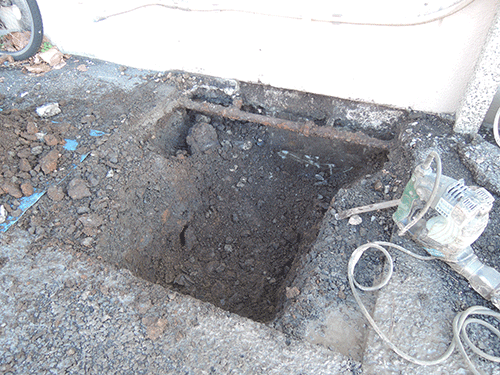

外側の地面は切り回す既存の排水管がある位置まで土を掘り下げます。

1mくらいでしょうか。深くまで掘りました。

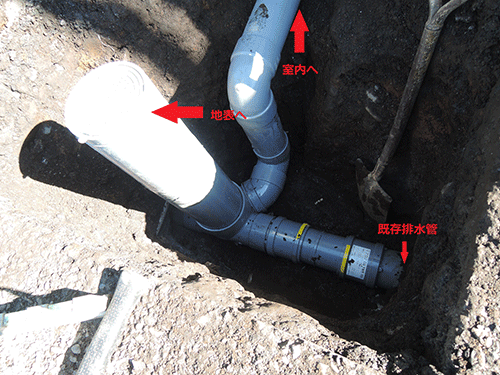

黄色の印がある管の位置に横引き管が通っていました。

そこから一方は地表まで、もう一方は室内へ配管しました。

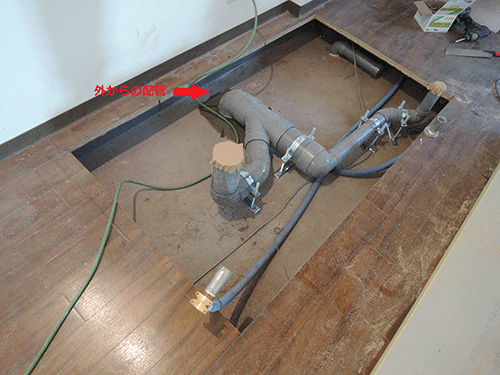

室内へつなぐ外からの新規ルートが出来たので、そこから室内側に配管しました。

これで無事トイレの先行配管終了です。
